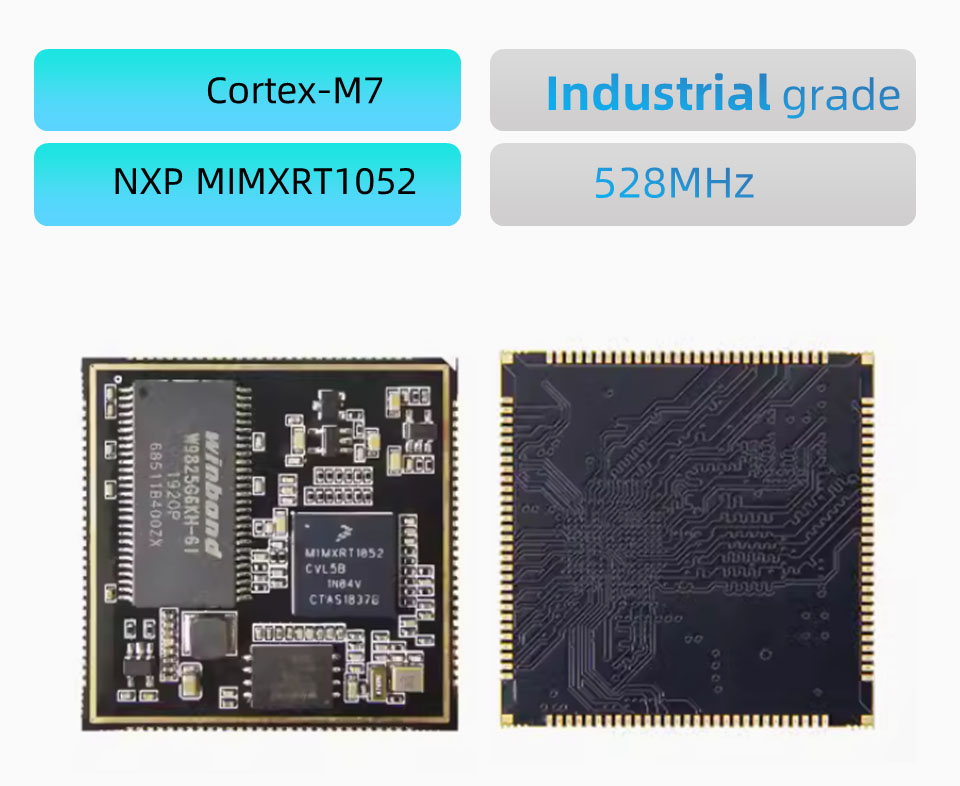

Rt இந்த RT1052 S2 கோர் போர்டு NXP MIMXRT1052CVL5B செயலியின் அடிப்படையில் வடிவமைக்கப்பட்டுள்ளது.
Purday முழு குழுவின் கூறுகள் தொழில்துறை தர பொருட்களால் ஆனவை.

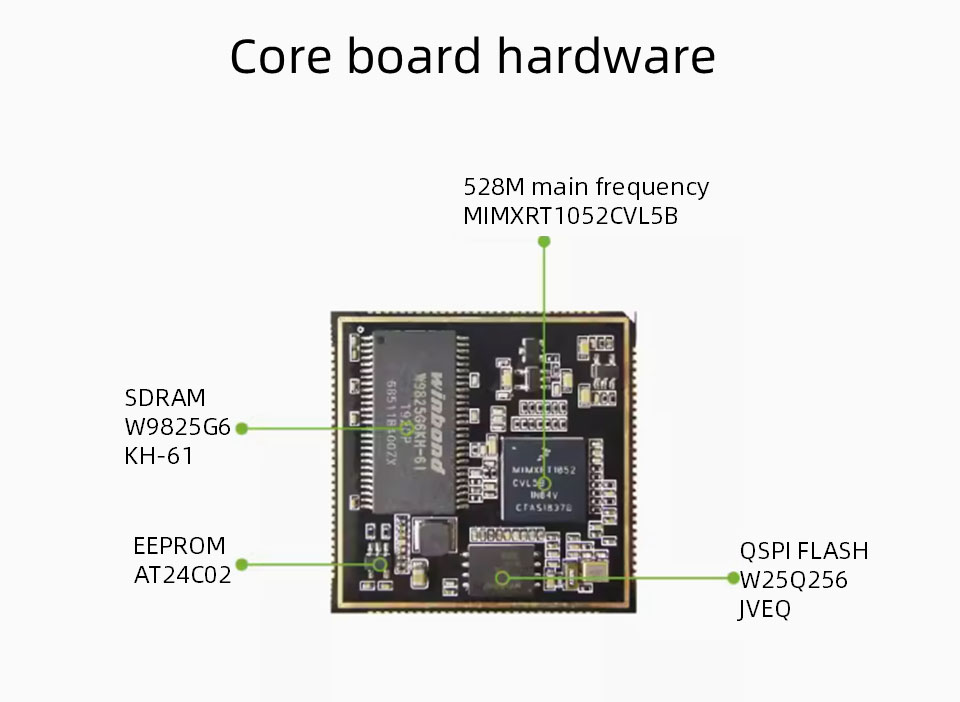

Purt கோர் போர்டின் வன்பொருள் வளங்கள் அடங்கும்
M 32MB SDRAM, 32MB அல்லது FLASH, மற்றும் 256B EEPROM.
● பிசிபி 6-அடுக்கு கருப்பு மூழ்கியது தங்க வடிவமைப்பை ஏற்றுக்கொள்கிறது, ஒட்டுமொத்த அளவு 38*38 மிமீ, மொத்தம் 116 ஊசிகளும், முள் இடைவெளி 1.0 மிமீ. SEMC பஸ் தவிர, சிப்பின் மீதமுள்ள 10 ஊசிகளும் அனைத்தும் வழிநடத்தப்படுகின்றன.
பிரதான சிப்: MIMXRT1052CVL5B, கோர்டெக்ஸ்-எம் 7 கோர், பிரதான அதிர்வெண் 528 மெகா ஹெர்ட்ஸ்
SDRAM: 2MB, TSSOP தொகுப்பு, பிராண்ட் வின்பாண்ட், தொழில்துறை தரம்
ஃபிளாஷ்: 32MB, WSON8 தொகுப்பு, பிராண்ட் வின்பாண்ட், தொழில்துறை தரம்
EEPROM: AT24C02 256B
ஈத்தர்நெட் பை: எதுவுமில்லை
பிசிபி அளவு: 38*38 மிமீ
மின்சாரம்: 3.3 வி
கேடயம் கவர்: கேடயம் கவர் இல்லை
GPIO: 116 ஊசிகள், 1.0 மிமீ முள் இடைவெளி, SEMC பஸ் தவிர, மற்ற எல்லா I0 க்கும் வெளியே வழிநடத்தப்படுகின்றன
இயக்க வெப்பநிலை: -40 ~ 85 ° C, தொழில்துறை தரம்

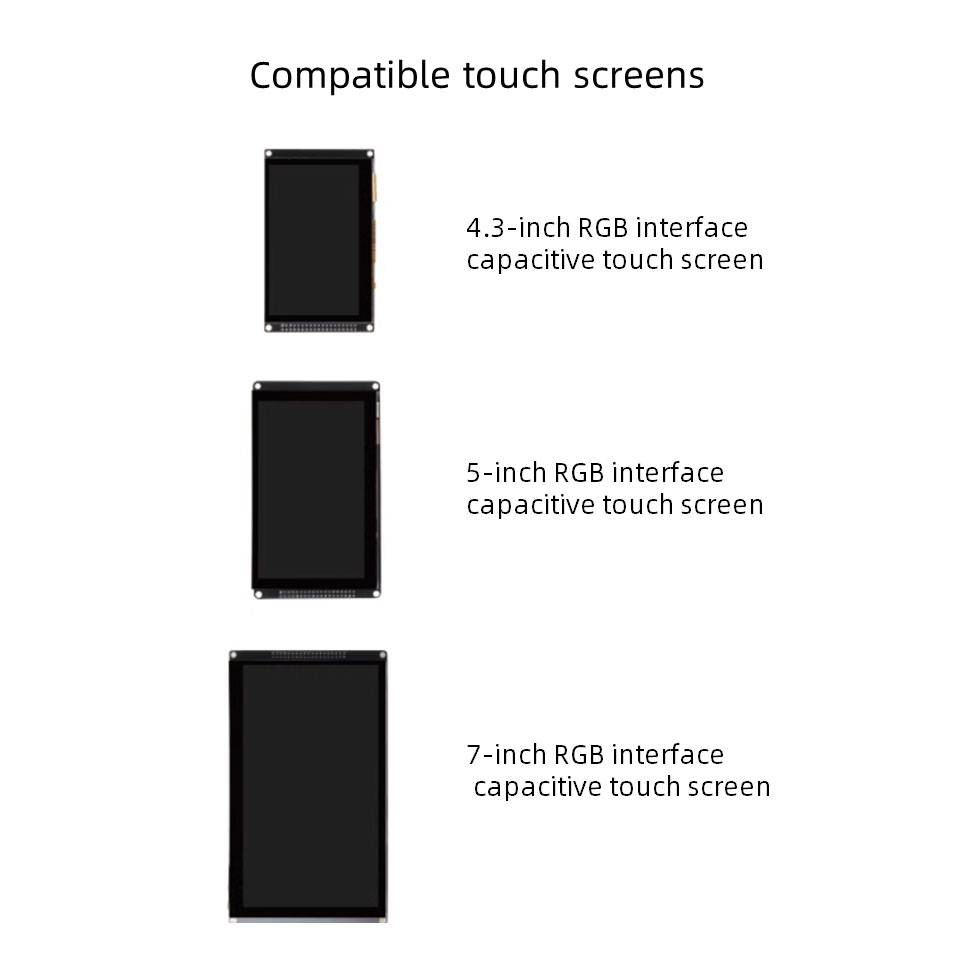

● எல்சிடி: 1 சேனல்
● யூ.எஸ்.பி: 2 சேனல்கள், அதிவேக பை
● SDIO: 2 சேனல்கள்
I I²C: 4
● SPI: 4
● UART: 8
● சாய்: 3
AD ADC: 2 (ஒவ்வொன்றும் 16 சேனல்கள்), 12 பிட்
● PWM: 4
● JTAG: 1 சேனல்
● SPDIF: 2 சேனல்கள்
● கேன்: 2
● குறிப்பு: மேலே உள்ள தரவு மீண்டும் பயன்படுத்தப்படலாம், தயவுசெய்து கோர் போர்டு முள் விளக்கத்தை குறிப்பு வடிவமைப்பாக பார்க்கவும்
குறிப்பு: குறைந்தபட்சம் 500 ஆர்டர் மூலம் வாரியத்தை தனிப்பயனாக்கலாம்
