TP-RV1106 வாரியம் முக்கியமாக தயாரிப்பாளர்கள் மற்றும் உட்பொதிக்கப்பட்ட நுழைவு நிலை டெவலப்பர்களை இலக்காகக் கொண்டுள்ளது, மேலும் ஸ்மார்ட் ஹோம், பாதுகாப்பு கண்காணிப்பு, தொழில்துறை ஆட்டோமேஷன், நுகர்வோர் மின்னணுவியல், இன்டர்நெட் ஆஃப் திங்ஸ் மற்றும் பொழுதுபோக்கு போன்ற பல்வேறு துறைகளில் வளர்ச்சிக்கு பயன்படுத்தலாம்.

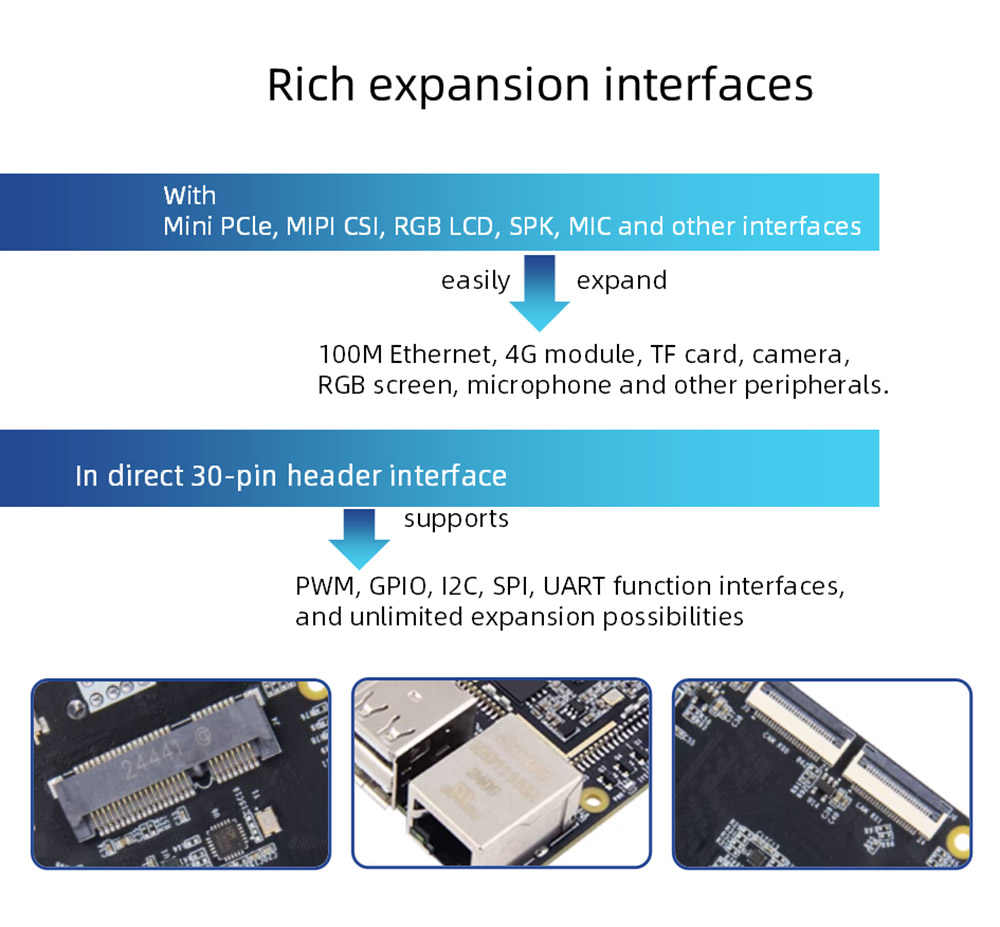

ஒற்றை-இசைக்குழு வைஃபை 6+பி.டி 5.2 வயர்லெஸ் தொகுதி யூ.எஸ்.பி 2.0 ஹோஸ்ட், 100 எம் ஈதர்நெட், டி.எஃப் கார்டு ஹோல்டர், எம்ஐபிஐ கேமரா, எம்ஐசி, எஸ்.பி.கே மற்றும் பிற சாதனங்கள், 30 பிஐஎன் கட்டமைக்கக்கூடிய ஊசிகள், ஆதரவு ஜி.பி.ஐ.ஓ, ஸ்பை, ஐ 2 சி, யுஆர்டி, பி.டபிள்யூ.எம்.
உள்ளமைக்கப்பட்ட சுயாதீன NPU கணினி சக்தி 0.5t/1tops@int8 ஐ அடையலாம், கேமரா மூலம் யோலோ வீடியோ நிகழ்நேர அங்கீகாரம், பட அங்கீகாரம் மற்றும் பிற செயல்பாடுகளை உணர முடியும்.
உள்ளமைக்கப்பட்ட குறைந்த லேட்டென்சி வீடியோ குறியாக்க தொகுதி, 5M@30fps H264/H265 வீடியோ குறியாக்கம், 4M@60fps JPEG/MJPEG குறியாக்கத்தை ஆதரிக்கலாம், மேலும் பல பிட் வீத கட்டுப்பாட்டு முறைகளை ஆதரிக்கிறது.

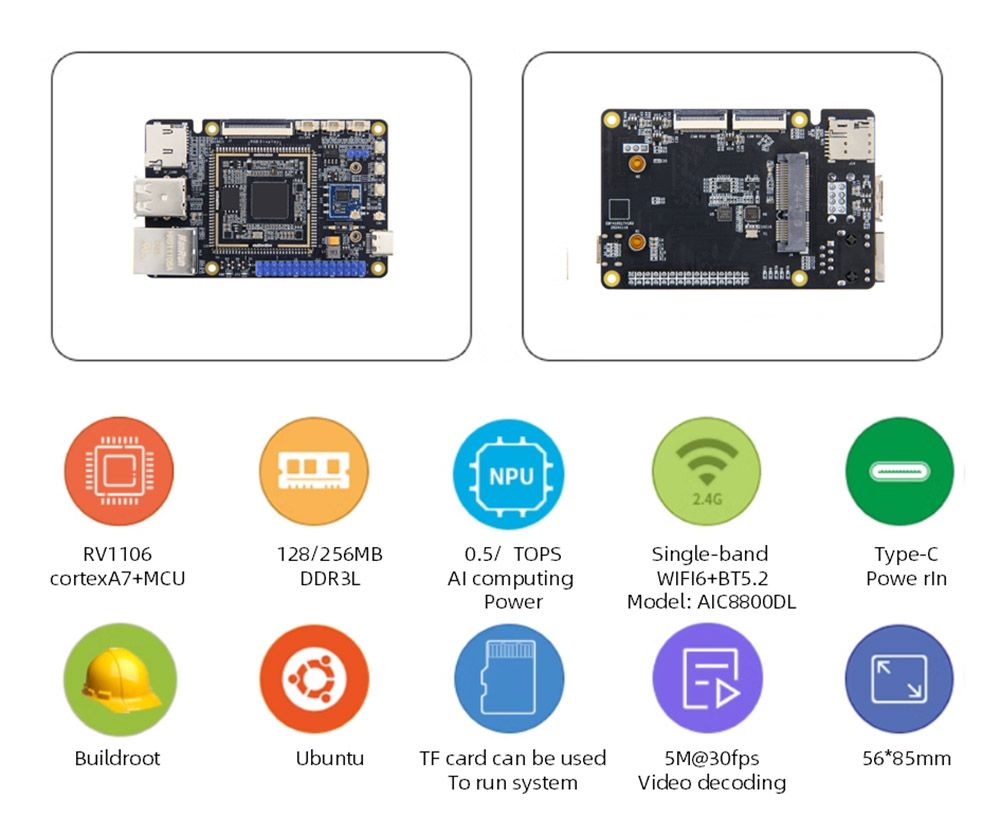

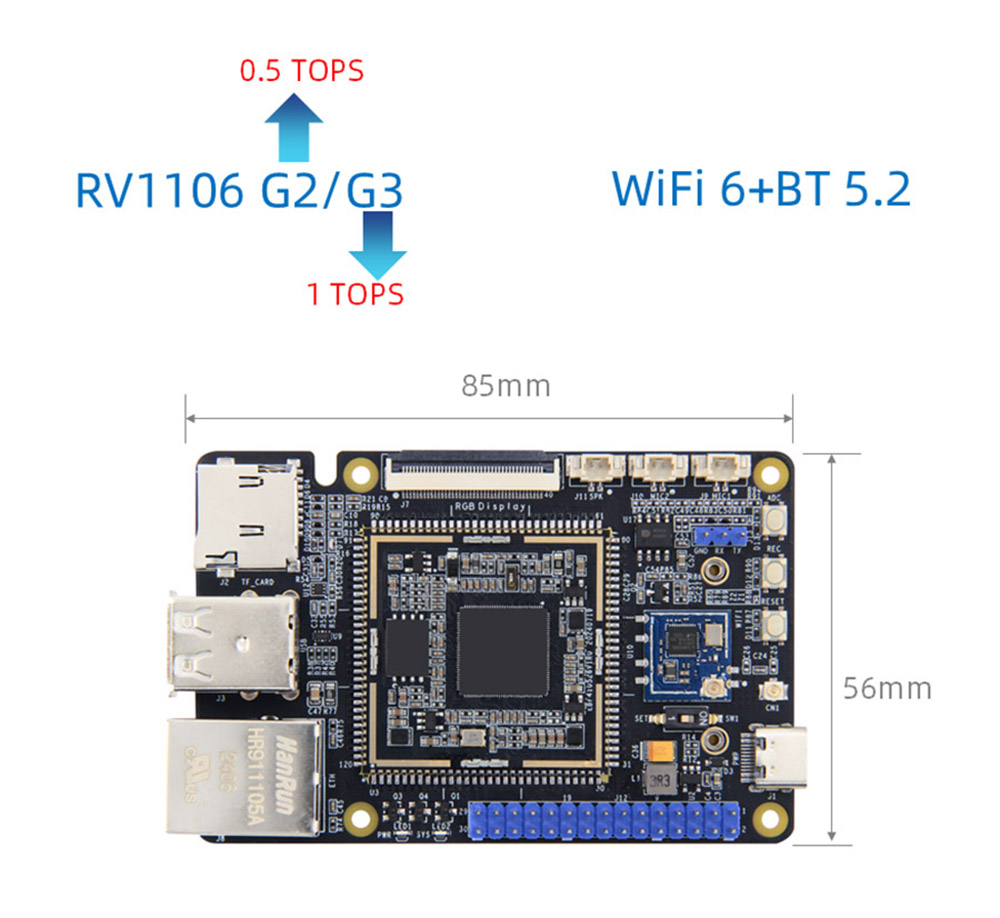

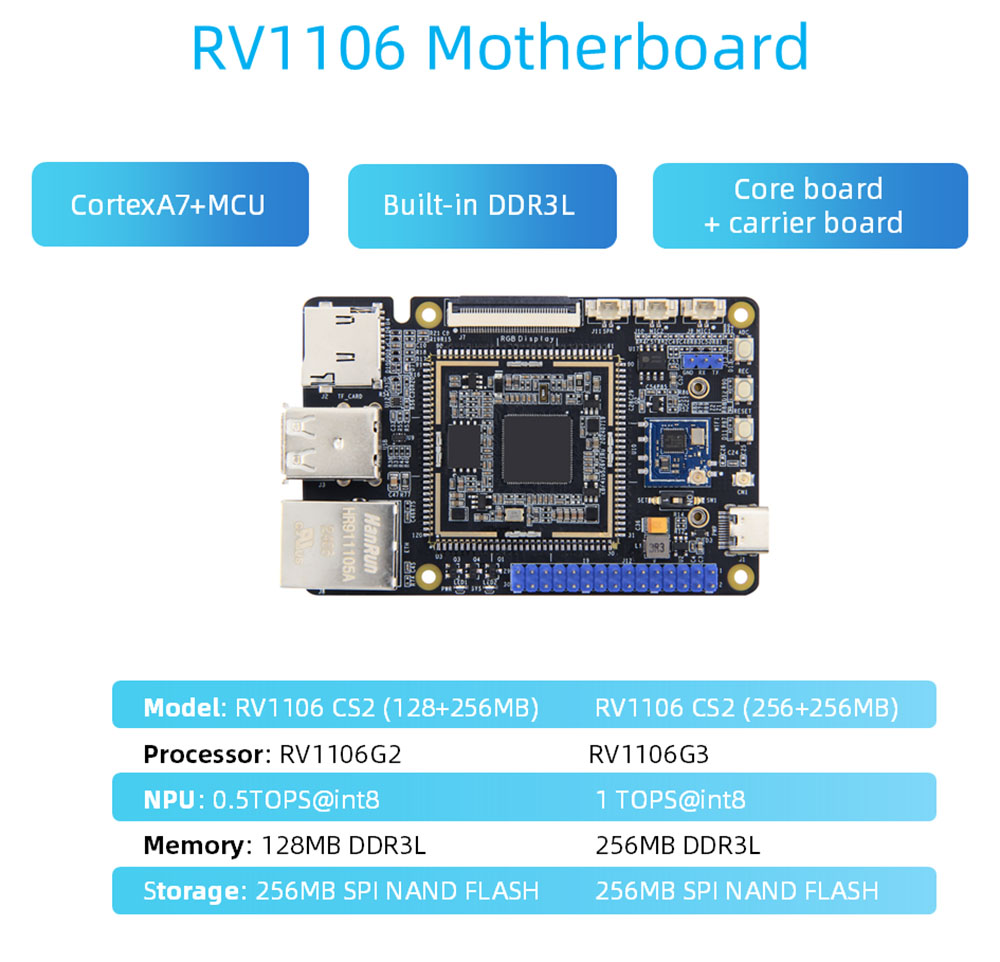

வாரியம் இரண்டு விருப்ப நினைவக உள்ளமைவுகளை வழங்குகிறது, 56*85 மிமீ மட்டுமே, சிறிய மற்றும் நேர்த்தியான, குறைந்த மின் நுகர்வு மற்றும் அதிக செயல்திறன் கொண்டது, மேலும் லினக்ஸ் அமைப்பை எளிதாக இயக்க முடியும்.
பயனர் பயன்பாடு மற்றும் இரண்டாம் நிலை மேம்பாட்டை எளிதாக்குவதற்காக பில்ட்ரூட் சிஸ்டம் படம், முற்றிலும் திறந்த மூல தரவு, பயிற்சி ஆவணங்கள், முழுமையான எஸ்.டி.கே இயக்கி மேம்பாட்டு தொகுப்பு மற்றும் பிற ஆதாரங்களை வழங்குகிறது.

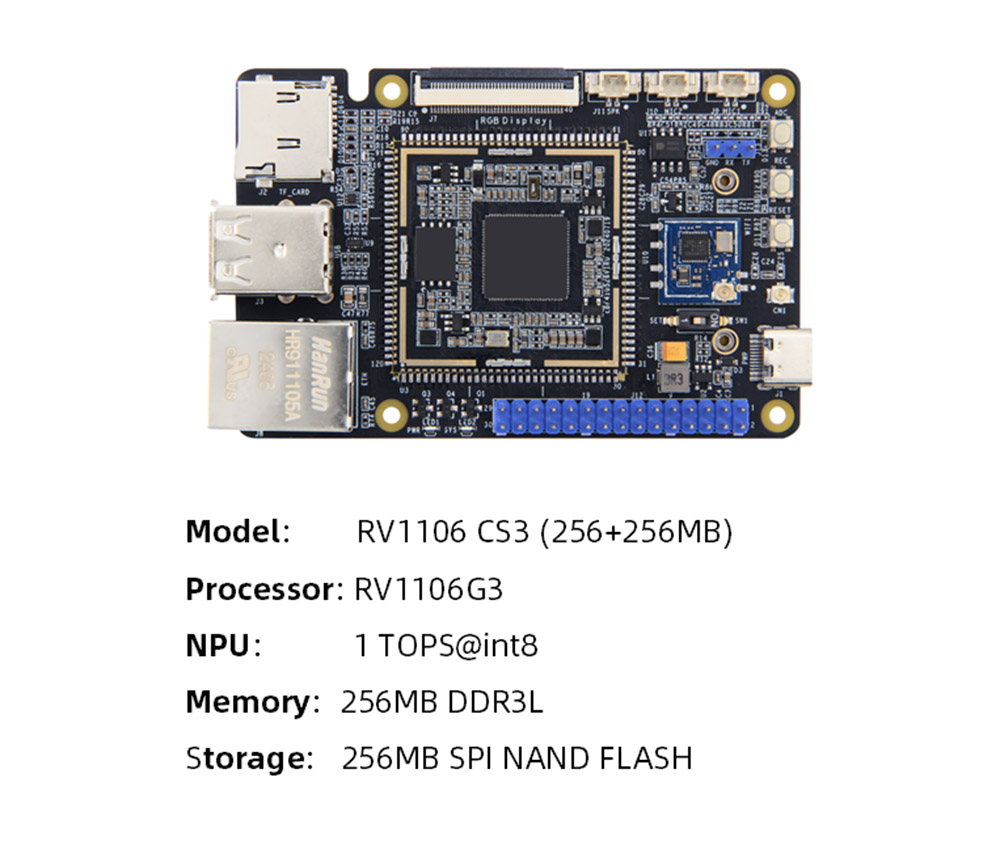

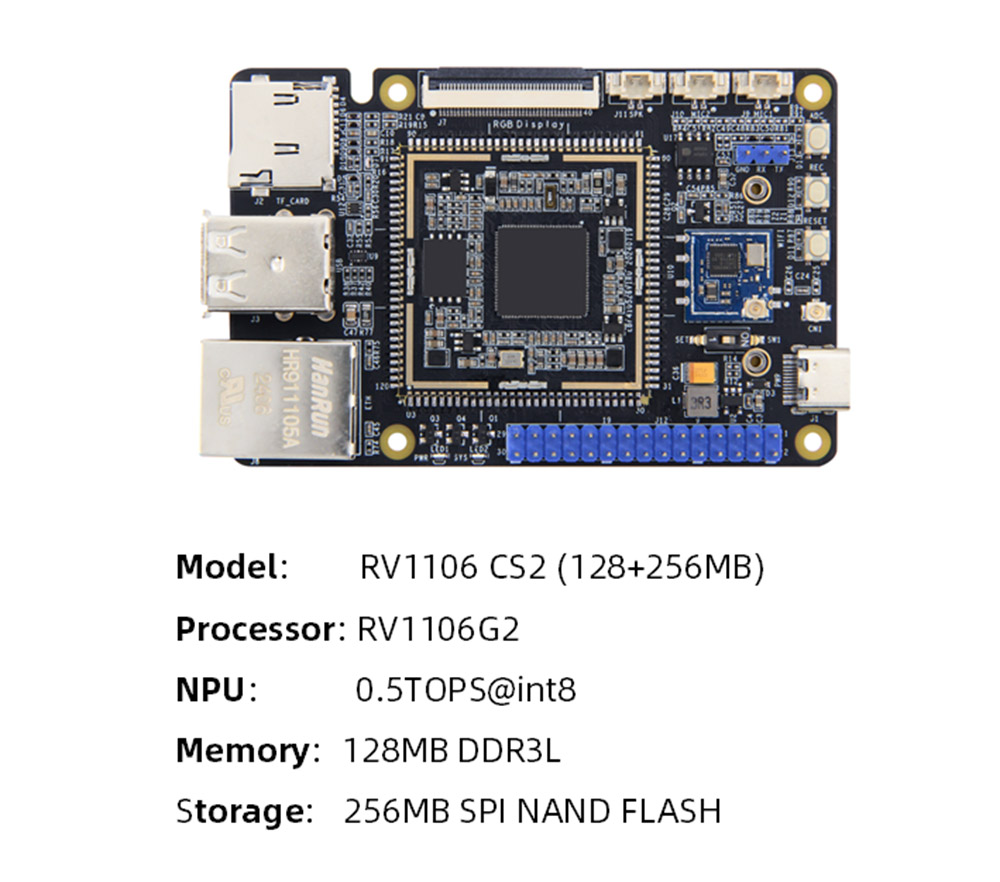

Cp CPU: பிரதான சிப்: RV1106, Cortexa7+MCU
நினைவகம்: உட்பொதிக்கப்பட்ட DDR3L, விருப்ப RV1106G2: 128MB/RV1106G3: 256MB
சேமிப்பிடம்: SPI-NAND ஃபிளாஷ், திறன்: 256MB
AI கம்ப்யூட்டிங் பவர்: RV1106G2: 0.5tops@int8.rv1106G3: 1Tops@int8

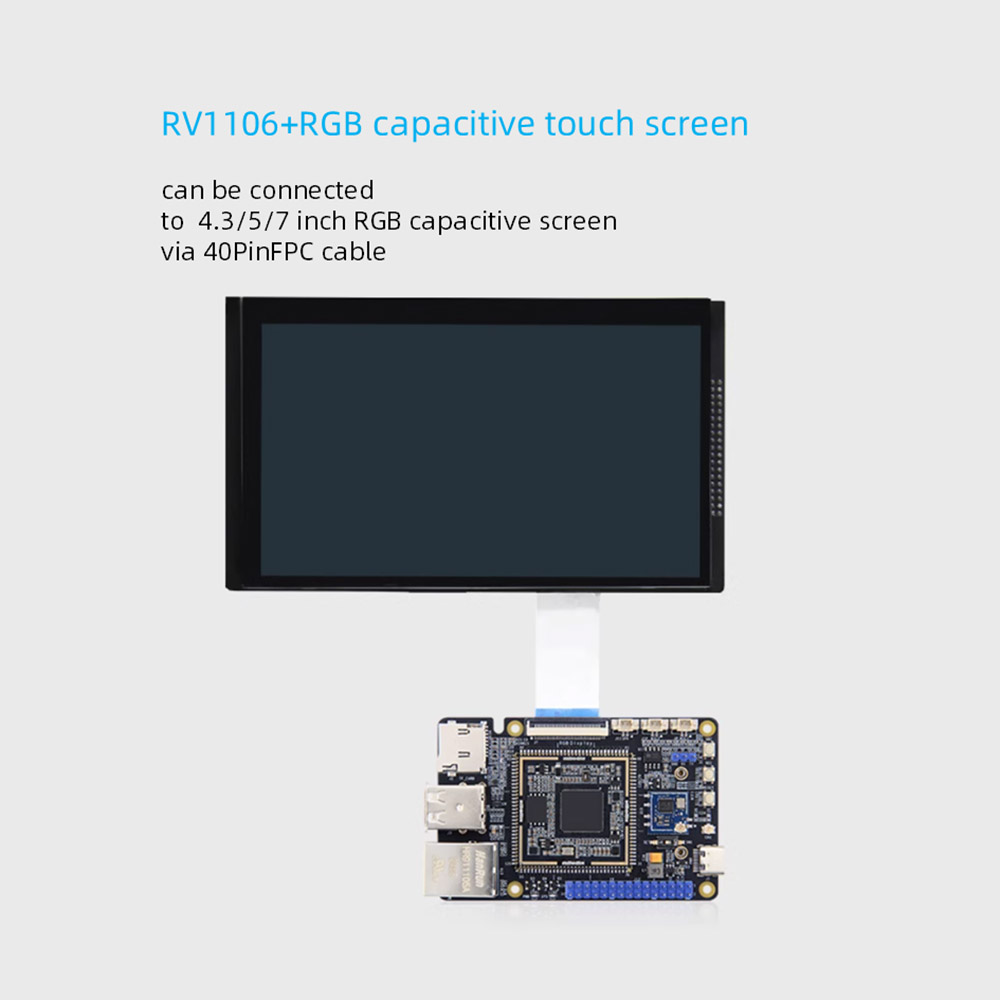

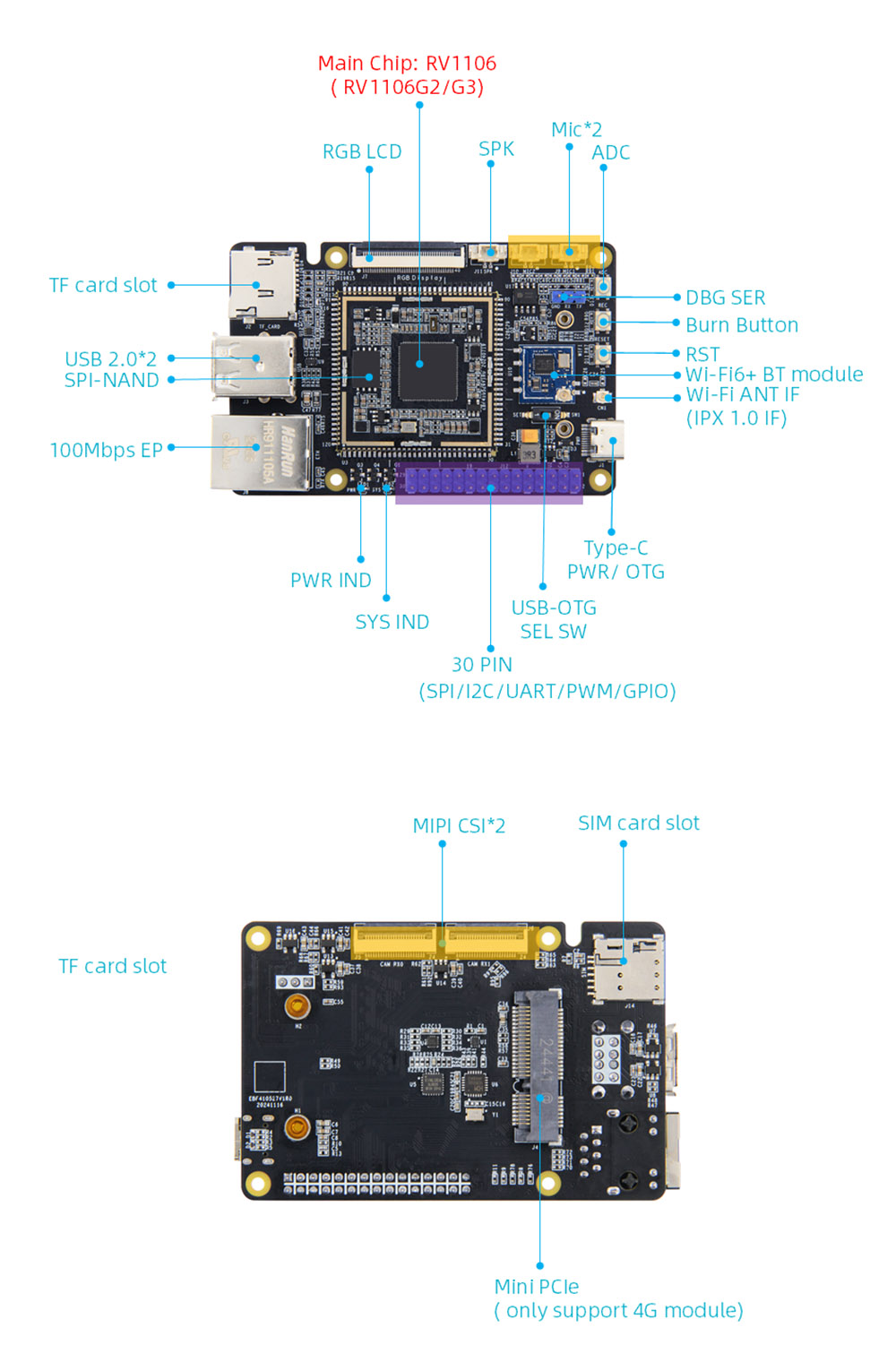

காட்சி: 40pin FPC இடைமுகம் 0.5 மிமீ இடைவெளி, 18 பிட் RGB இடைமுக நேரம், FPC கேபிள் மூலம் எங்கள் 4.3/5/7-இன்ச் RGB இடைமுக கொள்ளளவு திரையுடன் நேரடியாக இணைக்கப்படலாம்

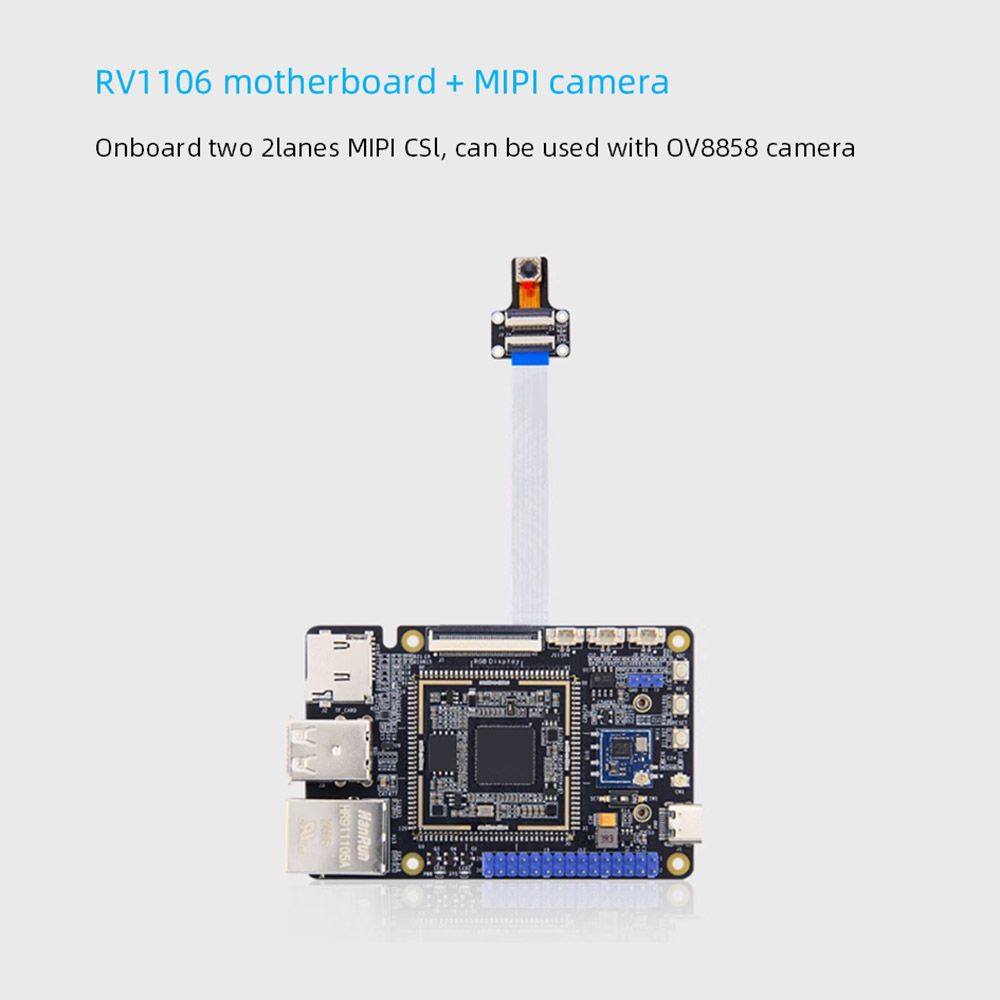

கேமரா: இரண்டு 2 லேன்ஸ் Mipicci உள்ளீடு, ஒற்றை சேனல் 5m@30fps உள்ளீட்டை ஆதரிக்கிறது, இரட்டை சேனல் 1080p@30fps ஒரே நேரத்தில் உள்ளீட்டை ஆதரிக்கிறது
Inter பவர் இடைமுகம்: 5v@1a dc உள்ளீடு, வகை-சி இடைமுகம், படங்களை எரிக்க பயன்படுத்தப்படலாம்
ஈதர்நெட்: 100 மீ ஈதர்நெட் போர்ட்*1, 10/100mbps தரவு பரிமாற்ற வீதத்தை ஆதரிக்கிறது

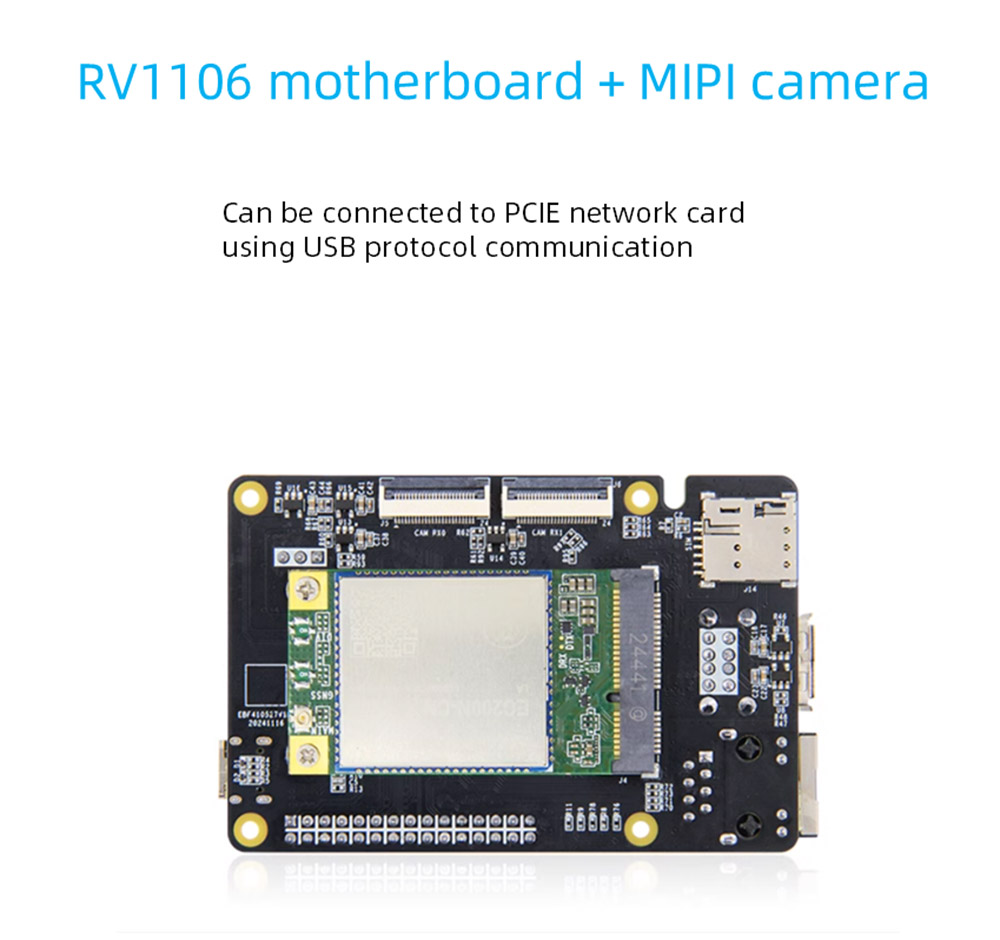

PCLE INTERFACE: MINI-PCLE INTERFACE*1, USB நெறிமுறை தகவல்தொடர்புகளைப் பயன்படுத்தி PCIE நெட்வொர்க் கார்டை இணைக்க முடியும்
Card சிம் கார்டு: சிம் கார்டு ஹோல்டர்*1, சிம் கார்டு செயல்பாடு 4 ஜி தொகுதியுடன் பயன்படுத்தப்பட வேண்டும்
அட்டை வைத்திருப்பவர்: SD2.0 இடைமுகம், 512 ஜிபி வரை ஆதரிக்கிறது, TF அட்டை துவக்க முறையை ஆதரிக்கிறது
USB2.0: யூ.எஸ்.பி ஹோஸ்ட் வகை-ஒரு இடைமுகம்*2
USB-OTG: TYPE-A க்கு மாறும்போது ஹோஸ்ட், வகை-C க்கு மாறும்போது சாதனம்
தேர்வு சுவிட்ச்
வைஃபை+புளூடூத்: உள் ஆதரவு 2.4GWIFI6+BT5.2 BLE, மாதிரி: AIC8800DL30
IO இடைமுகம்: PIN2.54 முள் இடைமுகம், GPIO, SPI, I2C, UART, PWM செயல்பாட்டை ஆதரிக்கிறது
Ser சீரியல் போர்ட் பிழைத்திருத்த: இயல்புநிலை அளவுரு 115200-8-N-1
ஆடியோ: மைக்ரோஃபோன் இடைமுகம்*2, இரட்டை-சேனல் மைக் உள்ளீடு; ஸ்பீக்கர் இடைமுகம்*1, ஒற்றை-சேனல் எஸ்.பி.கே பிளேபேக் (இடது சேனல்)
பொத்தான்கள்: மீட்டமை பொத்தானை*1; எரியும் பொத்தான்*1; ADC பொத்தான்*1
Led எல்.ஈ.டி: சக்தி காட்டி*1; கணினி காட்டி*1

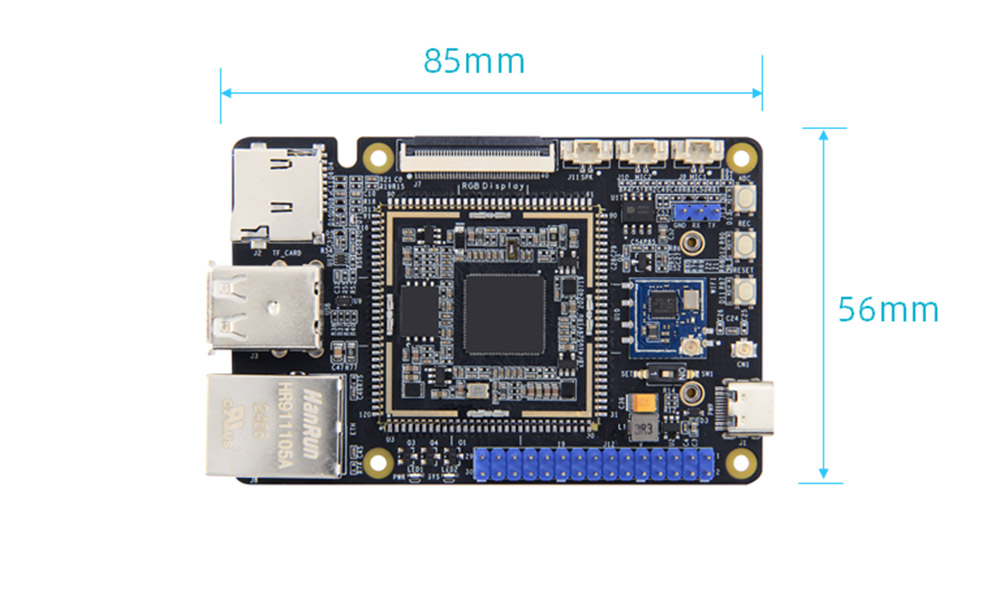

அளவு: 56*85 மிமீ

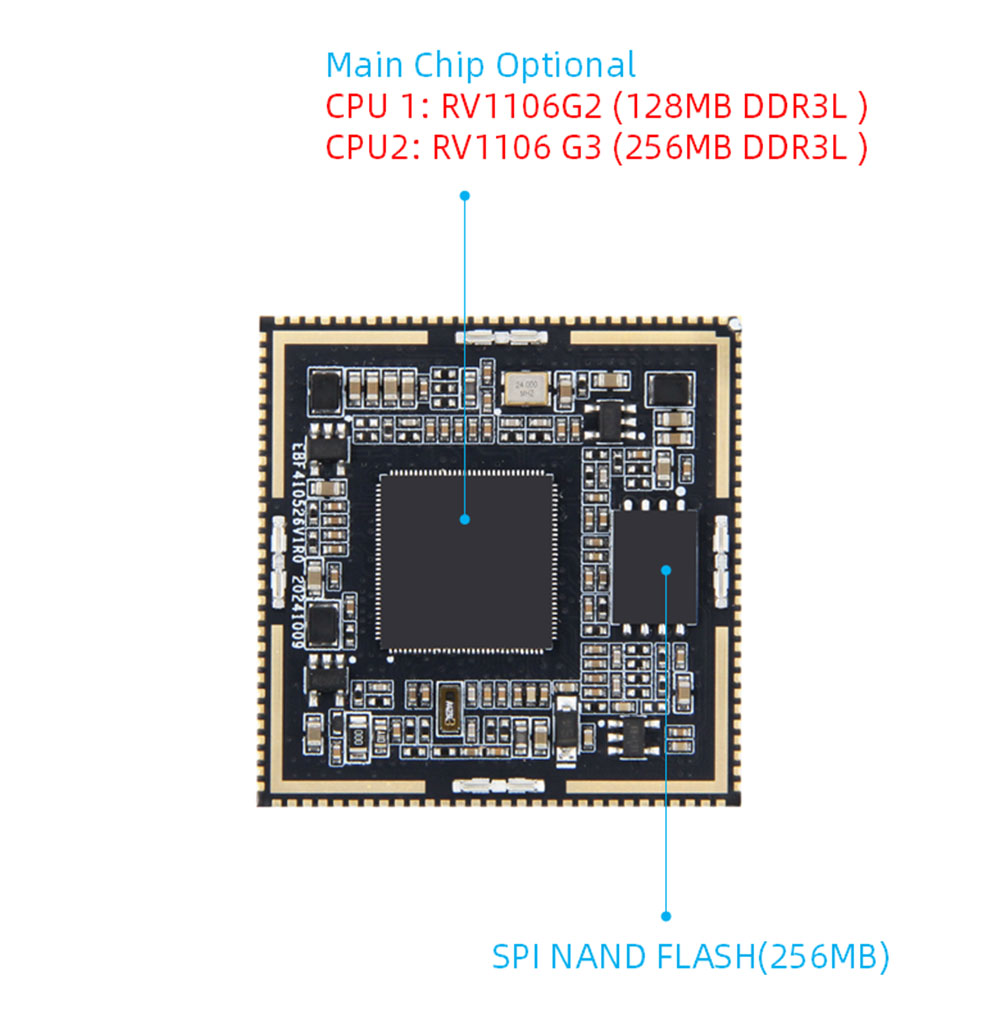

கோர் போர்டு வன்பொருள் உள்ளமைவு
Cp CPU: பிரதான சிப்: RV1106, Cortexa7+MCU
நினைவகம்: உட்பொதிக்கப்பட்ட DDR3L, விருப்ப RV1106G2: 128MB/RV1106G3: 256MB
சேமிப்பிடம்: 256MB ஸ்பினண்ட் ஃபிளாஷ்
AI கம்ப்யூட்டிங் பவர்: RV1106G2: 0.5tops@int8, RV1106G3: 1Tops@int8
Inter இடைமுகம்: ஸ்பினண்ட் ஃப்ளாஷ் தவிர, 10 முழுமையாக வழிநடத்தப்படுகின்றன, இதில் 1 NPOR மீட்டமைப்பு முள் மற்றும் 3 யூ.எஸ்.பி அர்ப்பணிப்பு ஊசிகள் உட்பட 84 ஜி.பி.ஓக்கள் உட்பட
பிசிபி: 4 அடுக்குகள், மூழ்கும் தங்க வடிவமைப்பு
அளவு: 35*35 மிமீ
நெட்வொர்க் போர்ட்: 1 100 மீ ஈதர்நெட்
Port தொடர் போர்ட்: 6
I I²C: 5
Sp ஸ்பை: 2
AD ADC: 1
PWM: 12
i2s: 1
யூ.எஸ்.பி: 1
Camera கேமரா: 2
JTAG: 1
எல்சிடி: 1
